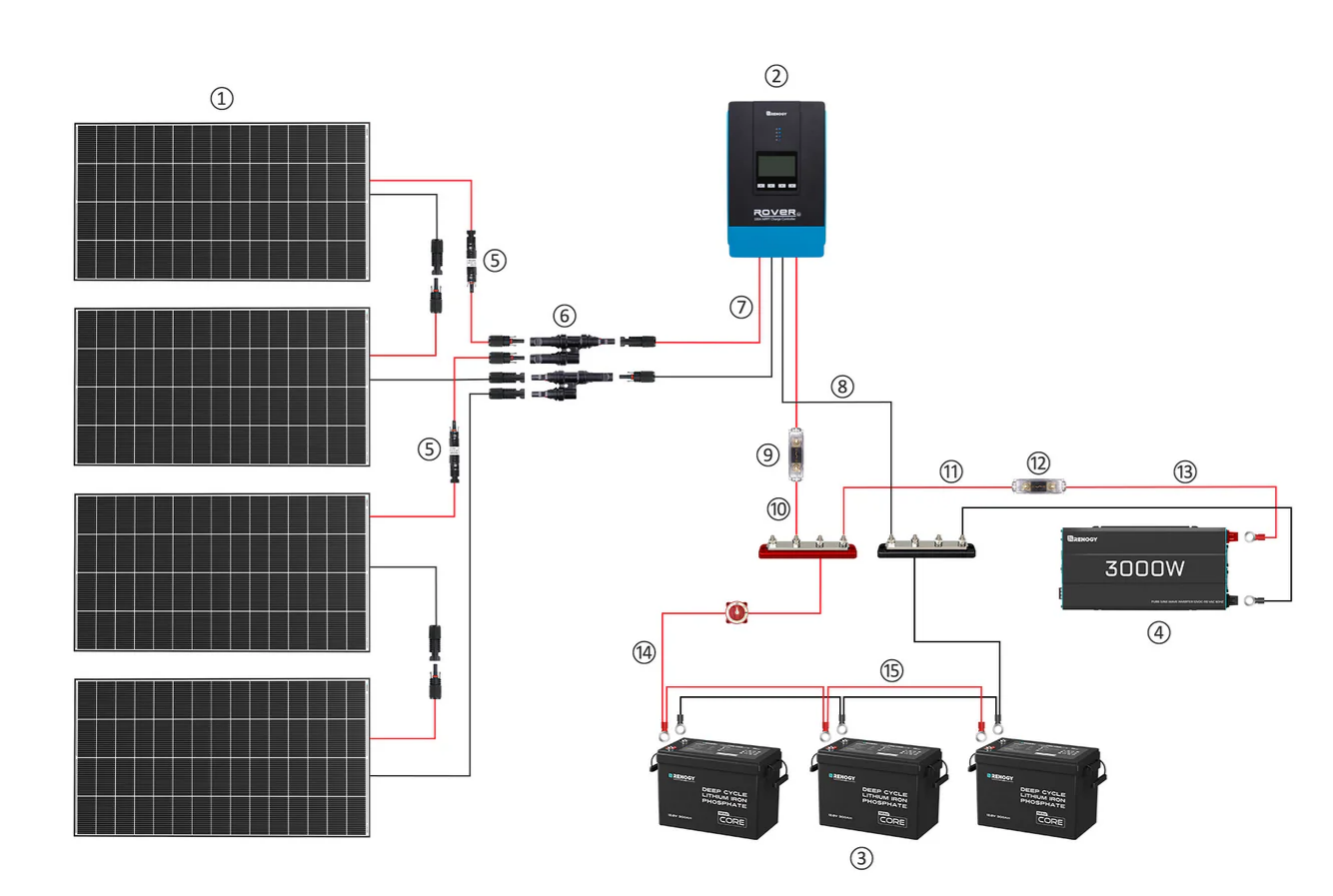

1. Cómo seleccionar un fusible

Para la seguridad del sistema, Renogy recomienda instalar fusibles tanto en el lado de entrada como en el de salida del equipo de potencia para garantizar un funcionamiento seguro.

1.1 Dispositivo → Paneles solares

Consulte el manual de usuario del panel solar para conocer los parámetros de funcionamiento y calcule la clasificación del fusible utilizando la siguiente fórmula:

Clasificación del fusible = Icc (o Icc total) × 1,56, redondeado al siguiente tamaño de fusible estándar

También puede consultar la tabla siguiente:

Rango de Icc (o Icc total)	Valor calculado (Icc × 1,56)	Fusible estándar recomendado
0–5 A	≤ 7,8 A	10 A
5–8 A	7,8–12,48 A	15 A
8–13 A	12,48–20,28 A	20 A
13–16 A	20,28–24,96 A	25 A
16–19 A	24,96–29,64 A	30 A
19–23 A	29,64–35,88 A	40 A

Nota: Al seleccionar un fusible, compruebe siempre la clasificación máxima del fusible indicada en las especificaciones del panel solar. La clasificación del fusible no debe exceder este valor.

Cantidad requerida:

Panel único o Cadena única en serie (sin conexión en paralelo)
Se puede instalar un fusible en la salida positiva de la cadena (opcional pero recomendado). En una cadena conectada en serie, la corriente fluye a través de una única trayectoria continua y permanece esencialmente constante en toda la cadena. Por lo tanto, la instalación de un fusible con la clasificación adecuada en la salida positiva de la cadena proporciona protección contra sobrecorriente para toda la cadena.
Múltiples paneles o múltiples cadenas en paralelo
Cada cadena debe tener un fusible individual instalado en su salida positiva (obligatorio). Cuando no se conectan más de dos cadenas en paralelo, se pueden omitir los fusibles (opcional pero recomendado). En las configuraciones en paralelo, cada rama requiere protección independiente. Si un panel solar o un subconjunto desarrolla un cortocircuito o una falla, las ramas sanas pueden alimentar corriente inversa a la rama defectuosa, lo que podría causar daños o riesgos de seguridad. La instalación de un fusible en la salida positiva de cada rama en paralelo aísla la falla localmente y protege las ramas restantes, manteniendo un funcionamiento seguro y confiable del sistema.

Los siguientes fusibles solares de Renogy están disponibles para su compra según sea necesario:

Fusible de 10 A (SKU: RNG-CNCT-FUSE10)
Fusible de 15 A (SKU: RNG-CNCT-FUSE15)
Fusible de 20 A (SKU: RNG-CNCT-FUSE20)
Fusible de 30 A (SKU: RNG-CNCT-FUSE30)

solar connector

Conector solar

1.2 Dispositivo → Batería auxiliar

Ubicación de la instalación: Para asegurar que la batería auxiliar, especialmente una batería LiFePO₄, pueda alcanzar el 100 % de su estado de carga, instale el equipo lo más cerca posible de la batería. La distancia recomendada es de 20 cm (7,9 pulg) y no más de 1,5 m (4,9 pies), para minimizar la caída de voltaje durante la etapa final de carga.

Corriente de carga máxima	Clasificación del fusible recomendado
10 A	Fusible de 15–20 A
15 A	Fusible de 20–25 A
20 A	Fusible de 25–30 A
25 A	Fusible de 35–40 A
30 A	Fusible de 40–50 A
40 A	Fusible de 50–60 A
50 A	Fusible de 60–80 A
60 A	Fusible de 80–90 A
100 A	Fusible de 130–150 A

Los siguientes fusibles ANL de Renogy están disponibles para su compra según sea necesario:

Fusible de 20 A (SKU: RNG-SET-ANL20)
Fusible de 30 A (SKU: RNG-SET-ANL30)
Fusible de 40 A (SKU: RNG-SET-ANL40)
Fusible de 50 A (SKU: RNG-SET-ANL50)
Fusible de 60 A (SKU: RNG-SET-ANL60)
Fusible de 80 A (SKU: RNG-SET-ANL80)
Fusible de 100 A (SKU: RNG-SET-ANL100)
Fusible de 200 A (SKU: RNG-SET-ANL200)
Fusible de 300 A (SKU: RNG-SET-ANL300)
Fusible de 400 A (SKU: RNG-SET-ANL400)

fuse

Fusible ANL

1.3 Dispositivo → Batería de arranque

Ubicación de la instalación: El fusible debe instalarse en el lado positivo de la batería de arranque del vehículo, idealmente a menos de 20 cm (7,9 pulg) del terminal de la batería.

Corriente de carga máxima	Clasificación del fusible recomendado
10 A	Fusible de 15–20 A
15 A	Fusible de 25–30 A
20 A	Fusible de 30–40 A
25 A	Fusible de 35–40 A
30 A	Fusible de 50–60 A
40 A	Fusible de 60–70 A
50 A	Fusible de 70–80 A
60 A	Fusible de 80–100 A
100 A	Fusible de 150–180 A

1.4 Dispositivo inversor → Batería auxiliar

Ubicación de la instalación: El fusible debe instalarse en el lado positivo de la batería auxiliar, idealmente a menos de 20 cm (7,9 pulg) del terminal de la batería. Se recomiendan los fusibles de clase T.

Cálculo de la corriente: Corriente máxima = Potencia del inversor ÷ Tensión del sistema

Seleccione la clasificación del fusible en función de la corriente máxima calculada.

Modelo de inversor	Clasificación del fusible recomendado
12 V 1000 W	Fusible de 150 A
12 V 2000 W	Fusible de 250 A
12 V 3000 W	Fusible de 350 A
24 V 1000 W	Fusible de 55–80 A
24 V 2000 W	Fusible de 105–160 A
24 V 3000 W	Fusible de 160–250 A
48 V 1000 W	Fusible de 30–40 A
48 V 2000 W	Fusible de 55–80 A
48 V 3000 W	Fusible de 80–120 A
48 V 3500 W	Fusible de 100–140 A

Los siguientes fusibles de clase T de Renogy están disponibles:

Fusible de 150 A (SKU: RPD150CTF-SET)
Fusible de 250 A (SKU: RPD250CTF-SET)
Fusible de 350 A (SKU: RPD350CTF-SET)

class T fuse

Fusible clase T

2. Cómo seleccionar los cables

Requisitos de los cables: Utilice cables de cobre trenzado con certificación UL con una clasificación de temperatura superior a 105°C (221°F). Estos cables proporcionan un rendimiento superior a altas temperaturas y una mayor ampacidad.
Principio de coincidencia del fusible con el cable: La clasificación del fusible debe ser siempre inferior a la clasificación de corriente máxima del cable para garantizar una protección completa del cable. En condiciones de sobrecorriente, el fusible debe abrirse antes de que el cable se sobrecaliente.
Definición de la longitud del cable: La longitud del cable se refiere a la longitud total combinada de los cables positivo y negativo.

2.1 Dispositivo → Batería

Seleccione el tamaño del cable según la clasificación del fusible utilizando la tabla siguiente. La tabla asume una caída de voltaje inferior al 8 %. La aplicabilidad depende del voltaje del sistema, el entorno de instalación y el enrutamiento del conductor.

Clasificación del fusible	Longitud del cable	Cable recomendado
Fusible de 15 A-20 A	0-13 pies (0-4 m)	16 AWG (1,32 mm²)
	13-18 pies (4-5,5 m)	14 AWG (2,08 mm²)
	18-23 pies (5,5-7 m)	14 AWG (2,08 mm²)
	23-28 pies (7-8,5 m)	14 AWG (2,08 mm²)
	28-40 pies (8,5-12 m)	12 AWG (3,33 mm²)
Fusible de 25 A-30 A	0-13 pies (0-4 m)	14 AWG (2,08 mm²)
	13-18 pies (4-5,5 m)	12 AWG (3,33 mm²)
	18-23 pies (5,5-7 m)	12 AWG (3,33 mm²)
	23-28 pies (7-8,5 m)	10 AWG (5,26 mm²)
	28-40 pies (8,5-12 m)	10 AWG (5,26 mm²)
Fusible de 30 A-40 A	0-13 pies (0-4 m)	12 AWG (3,33 mm²)
	13-18 pies (4-5,5 m)	12 AWG (3,33 mm²)
	18-23 pies (5,5-7 m)	10 AWG (5,26 mm²)
	23-28 pies (7-8,5 m)	10 AWG (5,26 mm²)
	28-40 pies (8,5-12 m)	8 AWG (8,37 mm²)
Fusible de 40 A-50 A	0-13 pies (0-4 m)	10 AWG (5,26 mm²)
	13-18 pies (4-5,5 m)	10 AWG (5,26 mm²)
	18-23 pies (5,5-7 m)	8 AWG (8,37 mm²)
	23-28 pies (7-8,5 m)	8 AWG (8,37 mm²)
	28-40 pies (8,5-12 m)	6 AWG (13,30 mm²)
Fusible de 55 A-80 A	0-13 pies (0-4 m)	8 AWG (8,37 mm²)
	13-18 pies (4-5,5 m)	6 AWG (13,30 mm²)
	18-23 pies (5,5-7 m)	6 AWG (13,30 mm²)
	23-28 pies (7-8,5 m)	4 AWG (21,15 mm²)
	28-40 pies (8,5-12 m)	3 AWG (26,67 mm²)
Fusible de 80 A–100 A	0-13 pies (0-4 m)	6 AWG (13,30 mm²)
	13-18 pies (4-5,5 m)	6 AWG (13,30 mm²)
	18-23 pies (5,5-7 m)	4 AWG (21,15 mm²)
	23-28 pies (7-8,5 m)	3 AWG (26,67 mm²)
	28-40 pies (8,5-12 m)	2 AWG (33,62 mm²)
Fusible de 100 A–140 A	0-13 pies (0-4 m)	4 AWG (21,15 mm²)
	13-18 pies (4-5,5 m)	3 AWG (26,67 mm²)
	18-23 pies (5,5-7 m)	2 AWG (33,62 mm²)
	23-28 pies (7-8,5 m)	1 AWG (42,41 mm²)
	28-40 pies (8,5-12 m)	1/0 AWG (53,49 mm²)
Fusible de 140 A–160 A	0-13 pies (0-4 m)	3 AWG (26,67 mm²)
	13-18 pies (4-5,5 m)	2 AWG (33,62 mm²)
	18-23 pies (5,5-7 m)	1 AWG (42,41 mm²)
	23-28 pies (7-8,5 m)	1/0 AWG (53,49 mm²)
	28-40 pies (8,5-12 m)	2/0 AWG (67,43 mm²)
Fusible de 170 A–190 A	0-13 pies (0-4 m)	2 AWG (33,62 mm²)
	13-18 pies (4-5,5 m)	2 AWG (33,62 mm²)
	18-23 pies (5,5-7 m)	1 AWG (42,41 mm²)
	23-28 pies (7-8,5 m)	1/0 AWG (53,49 mm²)
	28-40 pies (8,5-12 m)	2/0 AWG (67,43 mm²)
Fusible de 190 A–220 A	0-13 pies (0-4 m)	1 AWG (42,41 mm²)
	13-18 pies (4-5,5 m)	1 AWG (42,41 mm²)
	18-23 pies (5,5-7 m)	1/0 AWG (53,49 mm²)
	23-28 pies (7-8,5 m)	2/0 AWG (67,43 mm²)
	28-40 pies (8,5-12 m)	3/0 AWG (85,01 mm²)
Fusible de 220 A–260 A	0-13 pies (0-4 m)	1/0 AWG (53,49 mm²)
	13-18 pies (4-5,5 m)	2/0 AWG (67,43 mm²)
	18-23 pies (5,5-7 m)	2/0 AWG (67,43 mm²)
	23-28 pies (7-8,5 m)	3/0 AWG (85,01 mm²)
	28-40 pies (8,5-12 m)	4/0 AWG (107,22 mm²)
Fusible de 260 A–300 A	0-13 pies (0-4 m)	2/0 AWG (67,43 mm²)
	13-18 pies (4-5,5 m)	3/0 AWG (85,01 mm²)
	18-23 pies (5,5-7 m)	3/0 AWG (85,01 mm²)
	23-28 pies (7-8,5 m)	4/0 AWG (107,22 mm²)
Fusible de 300 A–350 A	0-13 pies (0-4 m)	3/0 AWG (85,01 mm²)
Fusible de 300 A–350 A	13-18 pies (4-5,5 m)	4/0 AWG (107,22 mm²)
Fusible de 350 A–400 A	0-13 pies (0-4 m)	4/0 AWG (107,22 mm²)

Si el tamaño de cable recomendado no se puede instalar debido a limitaciones en el tamaño del terminal, se pueden utilizar los tamaños mínimos de cable seguros que se indican a continuación bajo las siguientes condiciones:

Utilice un cable más grande siempre que sea posible
La longitud del cable debe permanecer por debajo de 13 pies (4 m)
Inspeccione regularmente el cable para detectar sobrecalentamiento, ya que los cables más pequeños experimentan un mayor aumento de temperatura y una mayor caída de voltaje bajo la corriente de carga completa

Corriente del fusible	Tamaño del cable
0–18 A	18 AWG
18–24 A	16 AWG
24–35 A	14 AWG
35–40 A	12 AWG
40–55 A	10 AWG
55–80 A	8 AWG
80–105 A	6 AWG
105–140 A	4 AWG
140–165 A	3 AWG
165–190 A	2 AWG
190–220 A	1 AWG
220–260 A	1/0 AWG
260–300 A	2/0 AWG
300–350 A	3/0 AWG
350–405 A	4/0 AWG

Los cables compatibles de Renogy están disponibles a continuación:

2.2 Dispositivo → Paneles solares

Los cables fotovoltaicos con conectores impermeables MC4, disponibles en el mercado, suelen ser de 12 AWG (4 mm²) o 10 AWG (6 mm²).

Cuando la corriente total es ≤20 A, se pueden usar directamente conectores en Y.

Y branch connector

Cuando la corriente total excede los 20 A, conecte los paneles en paralelo a través de una caja de conexiones o una barra colectora, luego use un cable de salida principal más grande para conectar al equipo de alimentación.

connect panels in parallel

Solo se deben usar cables fotovoltaicos PV1-F resistentes a la intemperie y a los rayos UV, certificados según las regulaciones locales. El radio mínimo de curvatura debe ser ≥ 43 mm (1.69 in).

La siguiente tabla se basa en cables fotovoltaicos con núcleo de cobre con clasificación de 90 °C (194 °F), con una caída de voltaje de CC controlada dentro de ≤3 % y una temperatura ambiente de ≤40 °C (104 °F).

Cuando la temperatura ambiente es >40 °C (104 °F), la ampacidad debe reducirse de acuerdo con NEC 310.15(B). Por ejemplo, un cable con aislamiento de 90 °C a una temperatura ambiente de 40 °C requiere un factor de corrección de 0.91, lo que equivale a una reducción de aproximadamente el 9 %.

Se requiere una reducción adicional del 15 al 25 % cuando se instalan varios cables en un conducto.

Corriente del fusible	Longitud del cable	Tamaño de cable recomendado
0–10 A	0–5 m (0–16.4 pies)	12 AWG / 4 mm²
10–20 A	0–8 m (0–26.2 pies)	10 AWG / 6 mm²
20–30 A	0–10 m (0–32.8 pies)	8 AWG / 10 mm²
30–40 A	0–12 m (0–39.4 pies)	6 AWG / 16 mm²
40–50 A	0–15 m (0–49.2 pies)	4 AWG / 25 mm²
50–60 A	0–18 m (0–59.1 pies)	3 AWG / 30 mm²
60–70 A	0–20 m (0–65.6 pies)	2 AWG / 35 mm²
70–80 A	0–25 m (0–82.0 pies)	1 AWG / 42 mm²
80–90 A	0–30 m (0–98.4 pies)	1/0 AWG / 50 mm²
90–100 A	0–35 m (0–114.8 pies)	2/0 AWG / 70 mm²
100–150 A	0–40 m (0–131.2 pies)	4/0 AWG / 120 mm²

Esta tabla ofrece únicamente recomendaciones generales. La selección final del cable debe verificarse en función del voltaje real del sistema, la longitud del cable y la caída de voltaje permitida. Para cálculos precisos, consulte las tablas de ampacidad de NEC 310.16 (Estados Unidos) o las tablas 2/4/5 de CSA C22.1 (Canadá).

Renogy ofrece cables de extensión solar compatibles:

solar panel to charge controller adaptor

3. Tamaños de terminales recomendados

Los tamaños de terminales que se enumeran a continuación son recomendaciones generales. Consulte el manual de usuario del producto aplicable para conocer las especificaciones exactas de los terminales requeridos.
